[Tuto ZR-7] pastillage soupapes, changement et calage distribution et syncro

  • 35 replies
  • 15478 views

0 Membres et 1 Invité sur ce sujet

*

Hors ligne kekenn

  • *
  • 6869
  • Sexe: Homme
  • Année: 1999
  • Couleur: vert blanc noir
  • Moto: ZX6R malade
Gamme de démontage pour jeu au soupapes  chaine de distribution, et syncro carbu

Démonter les 2 petit carénage de coté de la moto
déposer le reservoir, débrancher la jauge electriquement
déposer les pipes reliant les carbu à la boite à air
déposer la boite à air au complet
débrancher les rechauffeur de cuve de carbu ainsi que les cables de gaz et starter
Retirer la rampe de carbu par la gauche de la moto, la nettoyer au passage




Deposer le klaxon

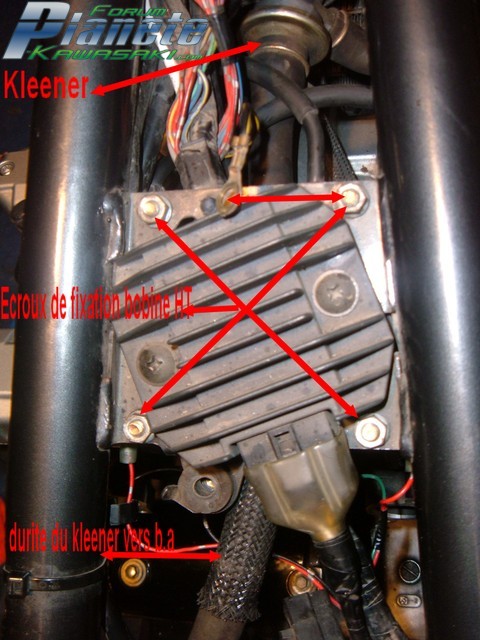

déposer le système kleener
déposer les 2 bobines HT ainsi que ces fils

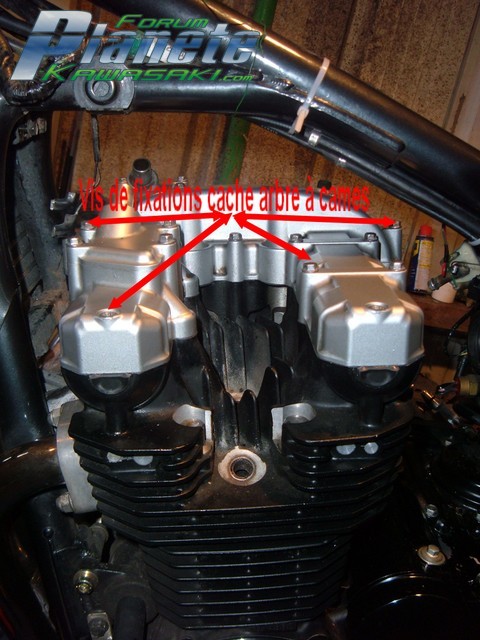

déposer le cache culbu en retirant auparavant les 2 manchons qui se branche au kleener, se situant sur le cache culbu



Déposer le cache allumeur (droite du moteur)
déposer le tendeur de chaine de distri ainsi que le patin superieur
Faite tourner le vilbrequin à l'aide d'une clé de 17

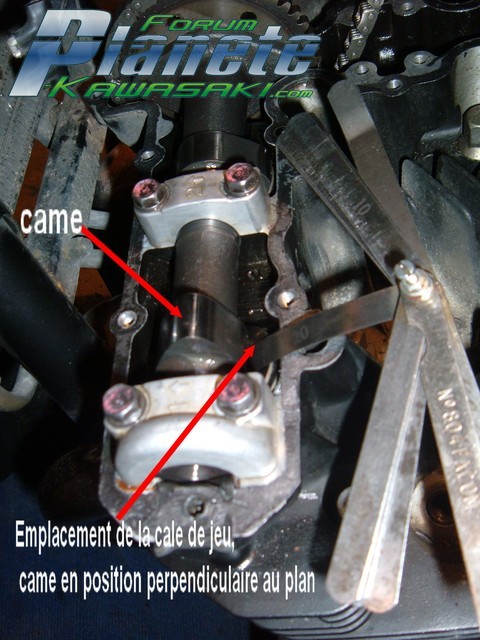

Vérifier que la came du cylindre n°1 coté echappement (à gauche du moteur) est la came postionneée la plus haute, perpendicualire au moulin
Passer les cales de jeu jusqu'a ce qu'ilo y en ait une qui rentre, puis passer la came superieur à cette valeur (qui rentre) pour voir si elle rentre (si ce n'est pas le cas, la valeur de la cale précedente sera la valeur à retenir)



Le marqué sur le schéma qui a été préparé bien avant toute ses opération (papier crayon, 8 cercle qui representeront les cylindres, n° des cylindres, coté echappement, coté admissions...
Et ainsi de suite (n°2; n°3..., la came correspondante toujours au point le plus haut)
Ne pas oublier de huiler légerement votre cale de jeu

Ainsi les valeurs de jeu noté, désacoupler les arbres à came des pignons
sortir les 2 AAC

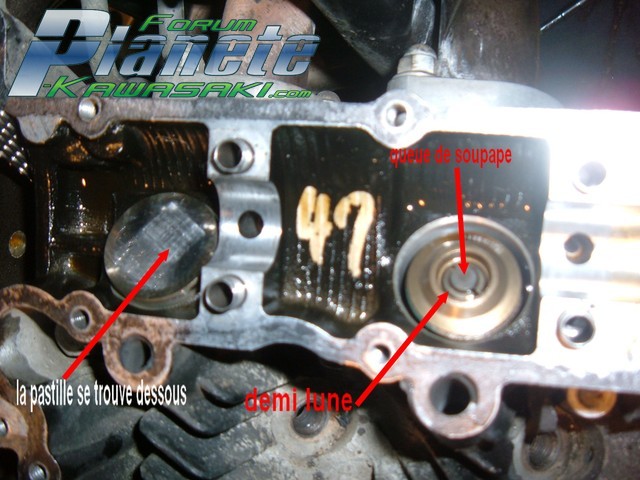

retiré la pastille à l'aide d'un aimant



la posé sur le cylindre correspondant, sur la feuille de papier
Meme opération pour les autres
Controler l'épaisseur des pastilles au palmeur (en général, l'inscription sur la pastille a disparu  )
L'indiquer sur le schéma, pastille et cylindre correspondant
Faire le calcul (voir exemple)

Après le calcul fait, il est toujours possible de jouer avec l'epaisseur des pastilles pour éviter d'en acheter.

Exemple: sur mon cylindre n° 1 coté échappement, je n'ai que 0.02 mm de jeu
Ma pastille à pour valeur trouvé au palmeur 275, sois 2.75mm
pour que mon jeu sois conforme, il faut qu'il sois entre 0.08 et 0.18mm (pour l'échappement, il est préférable de se rapprocher de 0.18)
Par conséquent, il faut que je remplace la pastille par une pastille ayant pour cote maxi 2.60 (2.61 en faite) et pour cote mini 2.65 (2.69 en faite les pastilles ne se vende qu'en 5 par 5/100è de mm)

Autre exemple: sur mon cylindre n°1 toujours, coté admission cette fois ci, j'ai un jeu de 0.20 (j'ai donc dépasser le jeu max qui est de 0.18)
ma pastille a pour valeur 265, sois 2.65mm
par conséquent il faut que je rajoute de l'épaisseur, donc je remplace la pastille trop mince par une pastille ayant pour cote maxi 2.70 (2.67 en faite) et pour cote mini 2.75 mm (du coup la pastille du cyl. n°1 coté echappement pourrais servir à la soupape coté admissions, c'est une possibilité)


Chaine de distribution:

A l'aide du dérive chaine, faire sauter un maillion de la chaine, enfiler ensuite les maillions de la nouvelle chaine avec l'ancienne à l'aide d'un fil de fer.
A l'aide d'un copain, mette en place la chaine en tenant les 2 extremitées tout en tournant l'axe du vilo
Sertir la chaine grace au rivte chaine prévu à cet effet , puis mater les 2 extrémitées de l'axe de chaine à l'aide de 2 marteau

(désolé mais je n'ai pas de photos, toutes les mains étaient prises à ce moment là :-\)

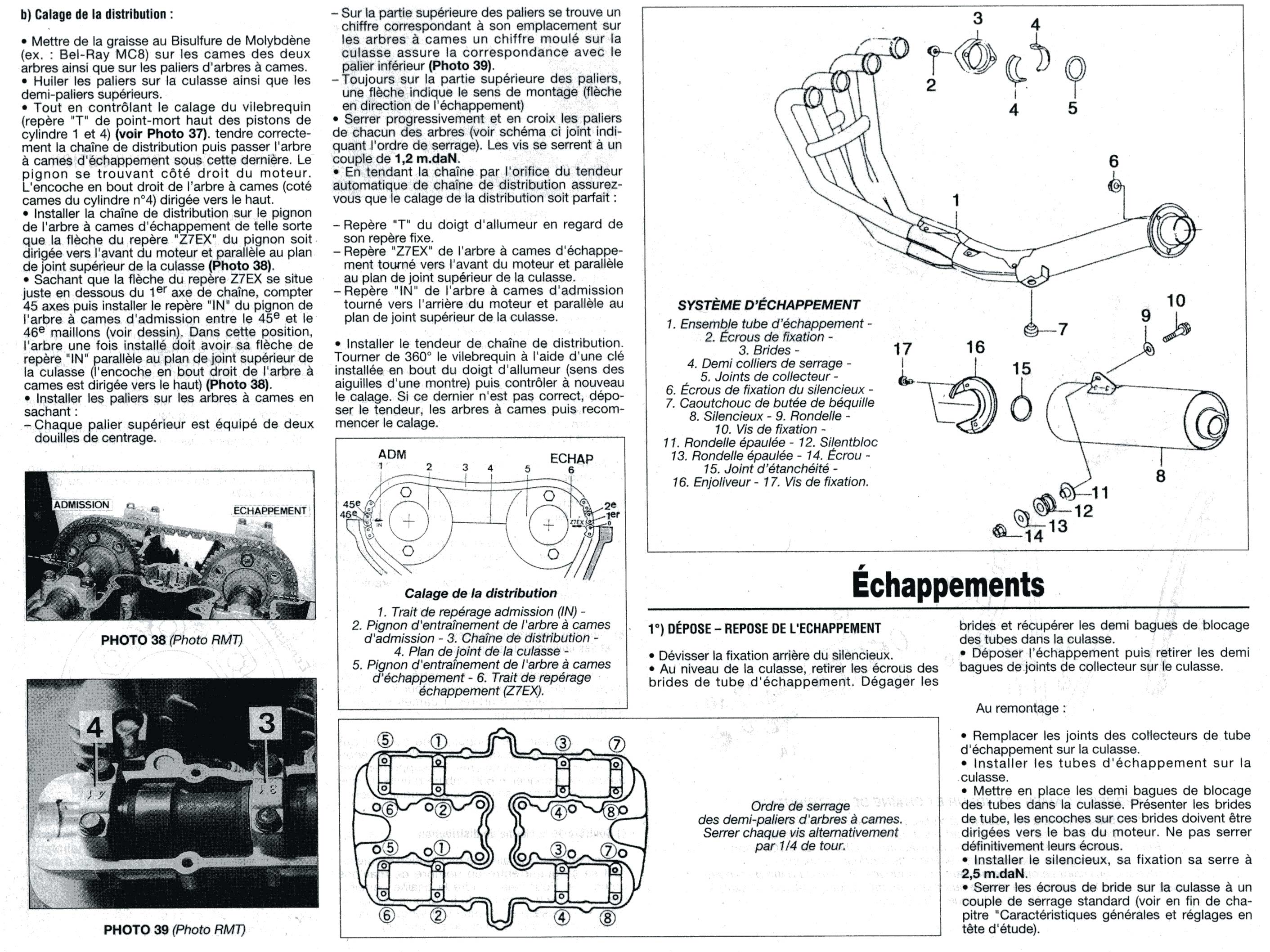

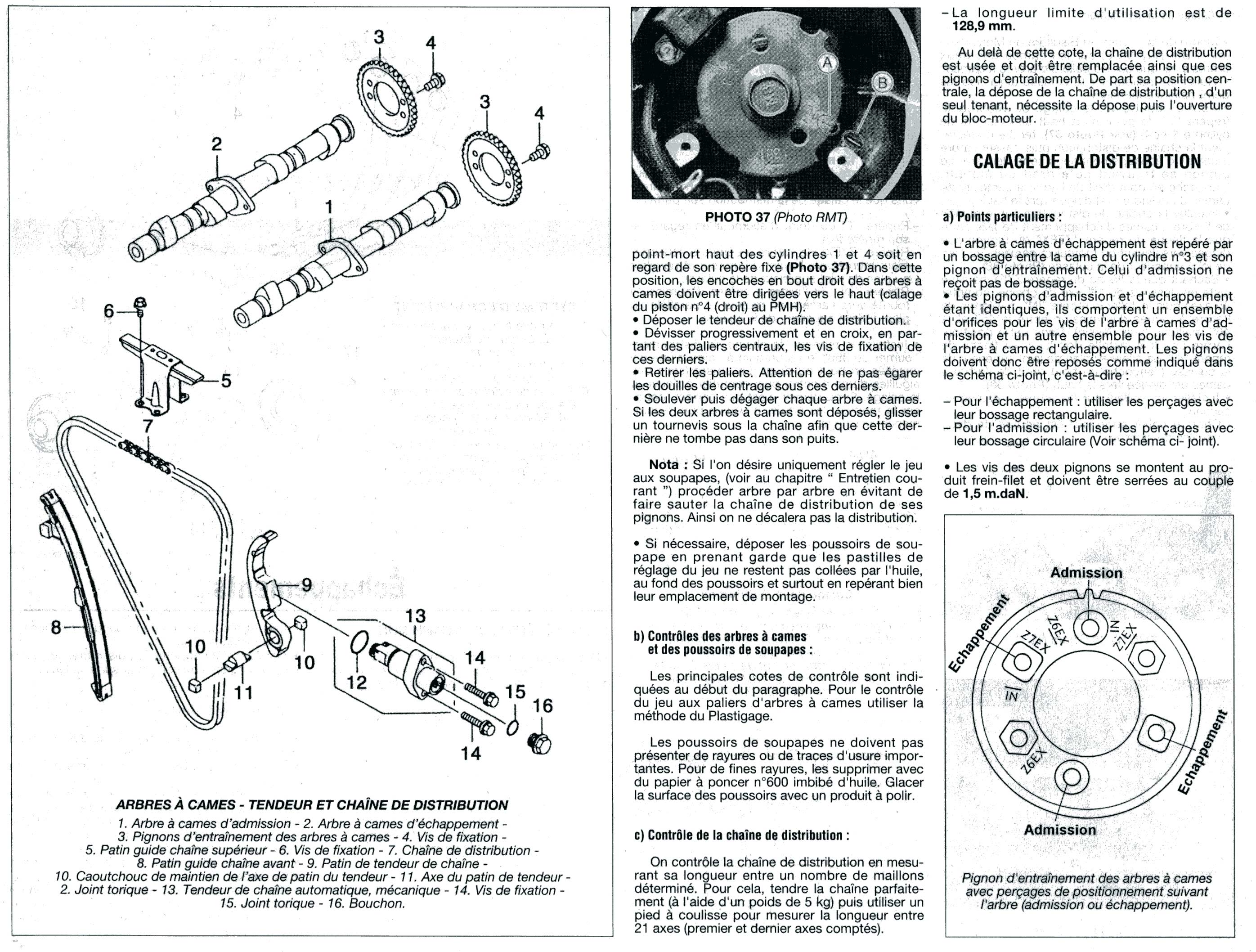

Placer le repère 1.4 sur la came de l'allumage face au repère fixe (voir RT), le cylindre 1 et 4 au point mort haut, puis placer la couronne de l'arbre coté echappement.
Sur cette couronne, placer le repère Z7EX vers l'avant du moteur, trait parallèle au plan de joint de la culasse...
Sur la couronne coté echappement, placer le repère IN vers l'arrière du moteur, repère parralèle au plan

Ces 2 operations ce font chaine sur la couronne bien évidemment

Compter 45 maillions entre le repère de la couronne d'échappement Z7EX et le repère IN de l'admission
Le repère IN doit se trouver entre le 45 et le 46 è maillion
Le repère 1.4 sur la came ne doit pas bouger (face au repère fixe, voir RT)



cliquez l'image pour l'agrandir



cliquez l'image pour l'agrandir

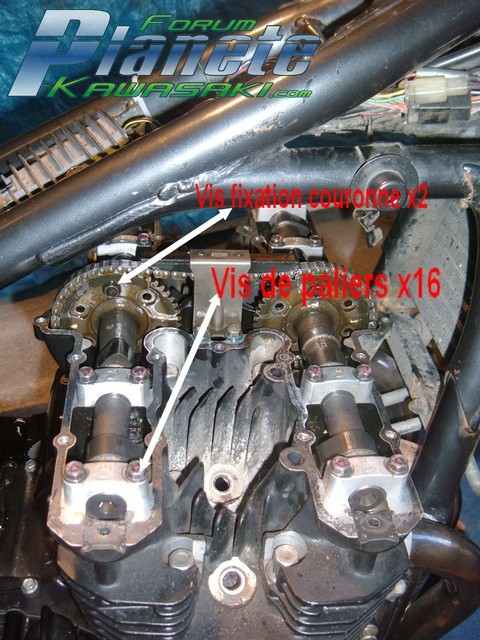

serrer toute les vis (paliers, couronne...)

Placer le tendeur de chaine à l'arrière du moteur et remonter le patin superieur

Faire tourner tranquillement le vilo à l'aide d'une clé de 17, plusieurs tours, n'hésitez pas, et s'assurer que rien ne cogne, ni ne force!!!

Poser ensuite le patin superieur

Refaite un tour de vilo

Et avant de tout fermer, recontroler vos jeux au soupapes, par précaution.

 ;)

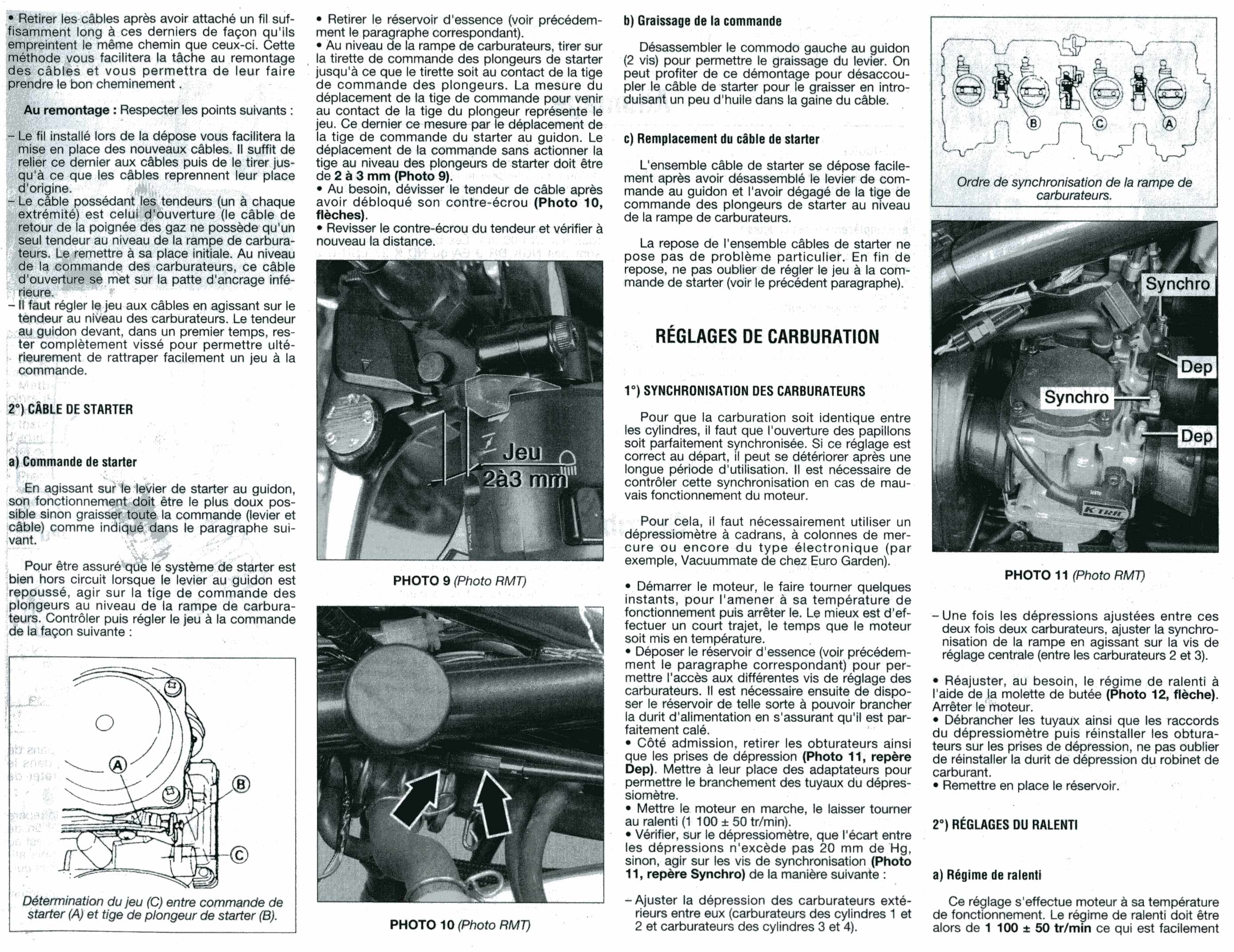

Syncro des carbu:



cliquez l'image pour l'agrandir

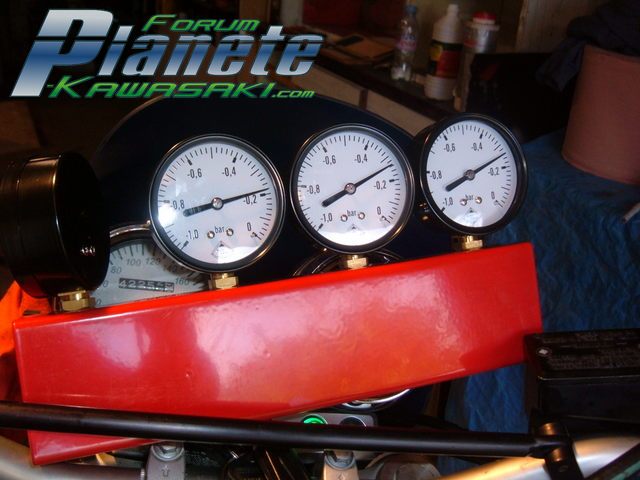

Placer les durite des depressiomètres sur les prise de dépression des carbu (dont 2 qui sont occupées par le kleener et la depression du reservoir)



démarrer le moteur (il faut qu'il soit chaud, à t° de fonctionnement normal)

Regarder comment se comporte les aiguilles des mano (me concernant)

Agir sur la vis de syncro entre le cylindre n° 3 et n° 4 pour que le mano 4 coincide avec le mano 3



agir ensuite sur la vis de syncro entre le cylindre n° 1 et 2 pour que le mano n° 1 coincide avec le 2

agir ensuite sur la vis de syncro entre le cylindre 2 et 3 pour que le mano n° 2 coincide avec le 3, ou l'inverse, du moment que les 4 mano coincide... à peu près, cela n'est pas évident je le confirme :-\

Moi je le fais à 1600 trs en général, car à ce régime, la moto se comporte relativement bien (moins de raté qu'a 1000 trs par exemple, régime plus stable)

Voilà, en espérant que cela vous aidera peut etre ;)

« Modifié: 13 septembre 2018 à 22:16:37 par cpg »

*

Hors ligne Gand

  • *******
  • 4653
  • Sexe: Homme
  • apu ZR-7, a Foutoura
    • Vefblog
  • Couleur: grise
  • Lieu: La Maison du Poivre (78330)
  • Moto: Foutoura 1000
ça manque un peu de photos tout ça ! :p
mais c'est sacrément exhaustif !

beau boulot toujours est il !
<°)))><
Gand' alias Le Bleu
(avec une apostrophe à Gand' s'il vous plait !)

VRRRAAAZR7OUMMMM

oui tres bien domage que les photos on étaient oubliée
sinon merci a toi
apres le zr7s voici le bandit 1200n, moin confortable mais plus puissante.

VIVEMENT LE Z750 ou 1000

*

Hors ligne kekenn

  • *
  • 6869
  • Sexe: Homme
  • Année: 1999
  • Couleur: vert blanc noir
  • Moto: ZX6R malade
Ne vous inquiéter pas lol, les photos vont venir dans la semaine :biggrin:

Merci pour les compliments, si cela peut servir ;), tant mieux

*

Hors ligne Gand

  • *******
  • 4653
  • Sexe: Homme
  • apu ZR-7, a Foutoura
    • Vefblog
  • Couleur: grise
  • Lieu: La Maison du Poivre (78330)
  • Moto: Foutoura 1000
roh, il est bien ce jeune homme !
<°)))><
Gand' alias Le Bleu
(avec une apostrophe à Gand' s'il vous plait !)

VRRRAAAZR7OUMMMM

*

timstripes

tout l avantage de n'avoir que trois cyl !  c'est plus vite fait ! :-D


ou encore mieux, un bi 2 soupapes genre guzz!   en plus c'est accessible !

*

Kawasien

Y'a le velo c'est encore mieux  :sifflet: :sifflet: :sifflet:











 :dehors2: :dehors: :dehors:

*

timstripes

quoi ! ?  Oo:  ce sport de pédales !!!
















 :-D

*

Kawasien

C'est loin d'etre un sport de pedale !!!


De droguer d'accord  <D <D <D :-D :sifflet:

bah du coup je me suis mis au rollers
comme sa moin emmerder


stop HS
apres le zr7s voici le bandit 1200n, moin confortable mais plus puissante.

VIVEMENT LE Z750 ou 1000

*

Hors ligne kekenn

  • *
  • 6869
  • Sexe: Homme
  • Année: 1999
  • Couleur: vert blanc noir
  • Moto: ZX6R malade
tout l avantage de n'avoir que trois cyl !  c'est plus vite fait ! :-D


ou encore mieux, un bi 2 soupapes genre guzz!   en plus c'est accessible !

 j'ai roulé en 748, et vu que c'est une desmoquatro (4 soupapes par cylindre)... c'est encore plus compliqué :-\...vaut mieux un bi 2 soupapes c'est sur :-[

Essayons de ne pas pourrir un post qui ferais peut etre office de post it pour ceux et celles qui voudraient ci mettre (les mains dedans <D)

 ;)

*

Hors ligne laprune

  • ******
  • 2011
  • Sexe: Homme
    • lesrevesdaudrey
  • Année: 2013
  • Couleur: Bleu
  • Lieu: 03 - Allier (vers Moulins) -Auvergne
  • Moto: Voxan Café Racer
...
« Modifié: 30 décembre 2010 à 15:39:02 par laprune »

*

Hors ligne kekenn

  • *
  • 6869
  • Sexe: Homme
  • Année: 1999
  • Couleur: vert blanc noir
  • Moto: ZX6R malade
parce que j'ai changer les pipes d'admission en meme temps

*

Hors ligne laprune

  • ******
  • 2011
  • Sexe: Homme
    • lesrevesdaudrey
  • Année: 2013
  • Couleur: Bleu
  • Lieu: 03 - Allier (vers Moulins) -Auvergne
  • Moto: Voxan Café Racer
...
« Modifié: 30 décembre 2010 à 15:38:38 par laprune »

*

Hors ligne kekenn

  • *
  • 6869
  • Sexe: Homme
  • Année: 1999
  • Couleur: vert blanc noir
  • Moto: ZX6R malade
Par contre, autre problème, sachant que je peux avoir un jeu entre 0.08 et 0.18mm, est ce que je peux laisser mon jeu de 0.20 (un petit 0.20, c'est + un 0.19) coté échappement ou faut'il que je la change quand meme (sachant que y'a pas un pet d'huile, c'est sec et propre, et que sur le ZR7, coté echappement, il est préférable de se rapprocher du max (0.18))

*

Hors ligne HotCmel

  • Fondateur
  • *
  • 25774
  • Sexe: Homme
    • La communauté Kawasaki
  • Année: 2001
  • Couleur: Grise
  • Lieu: GARD
  • Moto: ZR7S
merci jami-kekenn pour ce tuto  0(0 il y avait bien longtemps que l on en avait pas eu  :(

Vous êtes satisfait de notre forum? Conseillez le à vos amis et connaissances en cliquant sur "J'aime".

Règles du forum

Comment inserer une photo

*

Hors ligne kekenn

  • *
  • 6869
  • Sexe: Homme
  • Année: 1999
  • Couleur: vert blanc noir
  • Moto: ZX6R malade
attend attend....il est pas fini :-[ <D

*

Hors ligne HotCmel

  • Fondateur
  • *
  • 25774
  • Sexe: Homme
    • La communauté Kawasaki
  • Année: 2001
  • Couleur: Grise
  • Lieu: GARD
  • Moto: ZR7S
y aura des photos ? 0(0 0(0
Vous êtes satisfait de notre forum? Conseillez le à vos amis et connaissances en cliquant sur "J'aime".

Règles du forum

Comment inserer une photo

*

Hors ligne kekenn

  • *
  • 6869
  • Sexe: Homme
  • Année: 1999
  • Couleur: vert blanc noir
  • Moto: ZX6R malade
Oui, normalement je devrai avoir fini demain soir, donc si j'ai un peu de temps, il y aura des photos pour mercredi, ou jeudi (ce qui n'est pas toujours facile quand on travail seul...)

*

Hors ligne HotCmel

  • Fondateur
  • *
  • 25774
  • Sexe: Homme
    • La communauté Kawasaki
  • Année: 2001
  • Couleur: Grise
  • Lieu: GARD
  • Moto: ZR7S
ok merci ;)
Vous êtes satisfait de notre forum? Conseillez le à vos amis et connaissances en cliquant sur "J'aime".

Règles du forum

Comment inserer une photo
