[Tuto ZR-7] Montage de warning...
« le: 29 avril 2007 à 12:42:46 »
Voila un petit tuto pour monter des warning simplement et rapidement...  :)

1) Fourniture et outillage:

* 1 interrupteur à 2 positions
* Du cable (0.75 à 1 mm²)
* Dominos ou cosses
* Tournevis
* Pince à dénuder, coupante, et à sertir

2) Principe:

* Récupérer un + sur chaque côté (un sur les clignotants gauche et un sur ceux de droite) et les racordé sur l'interrupteurà 2 positions...
* Pour info les fils plus sont de couleurs vertes des deux côtés  ;)

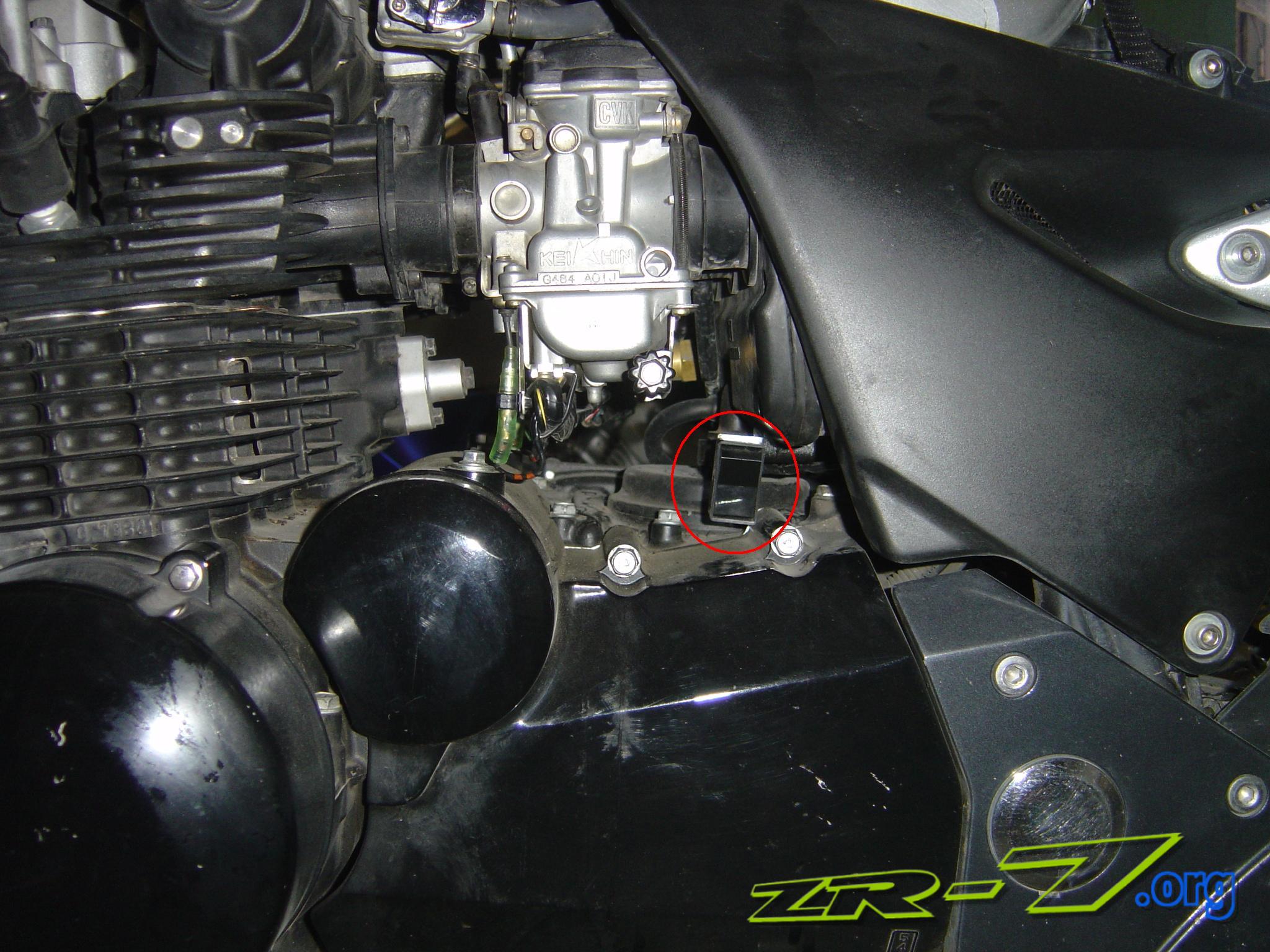

Moi j'ai récupérer les deux fils plus sur les cligos arrières (mais on peut les prendre n'importe ou) et je me suis repris sur les dominos existants car je n'ai pas les cligotants d'origines... (Après à vous de faire un montage propre... :sifflet: :sifflet:) pour l'emplacement de l'inter... je l'ai mis en dessous du cache latérale gauche avec fabrication d'une pate de fixation prise sur une vis de la boîte à air (voir photo)

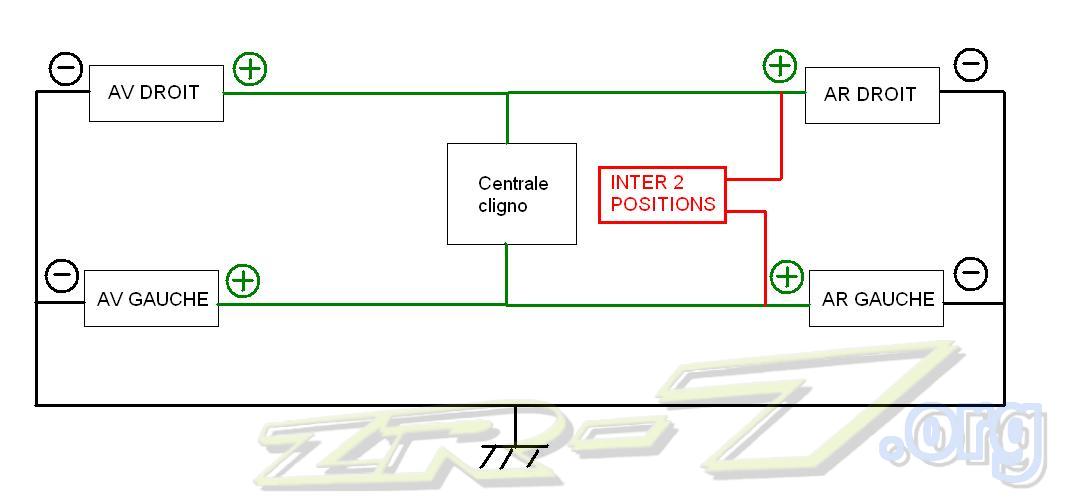

3) Schéma de l'installation:

En noir: les masses
En vert: les +
En rouge: Le cablage et l'inter à rajouter...  ;)



Comme on le voit sur le shéma... on peut se reprendre n'importe ou sur les fils +... (devant / derrière / ou encore prêt de la centrale clignotante...)

4) Fonctionnement:

1ère position de l'intérrupteur:
          - normal: les clignos fonctionnent normalement  :)
2ème position:
          - warning: lorsque l'on actionne le cligno droit ou gauche (peut importe)

Et le tour est joué...




5) Petite idée si j'avais eu plus de temps pour faire le montage...

Se reprendre sur les cligos avants et mettre se type d'interrupteur...



Trouvé sur: http://www.motoplus-boutique.fr/


Voili, voilou...  :biggrin:
« Modifié: 13 septembre 2018 à 21:48:55 par cpg »
adonf'sapassepas!!!

*

Hors ligne Zed-R

  • Organisateur CN 2009
  • *******
  • 7566
  • Sexe: Homme
  • Esthetic Arts Detailing & Dip Civering
  • Couleur: Vert
  • Lieu: Tours
  • Moto: ex zr-7 // ex ZX6RR K4 // ... en B.A.R ... Zaf OPC.
Re : Montage de warning...
« Réponse #1 le: 29 avril 2007 à 12:43:58 »
trop fort !!

merci :houra:

:bravo:

*

Hors ligne tigrou

  • ******
  • 2404
  • Sexe: Homme
Re : Montage de warning...
« Réponse #2 le: 29 avril 2007 à 12:58:53 »
et ça a l'air simple en plus et sans trop de fournitures
merci pour le tuto ;)
2 motos dans ma vie: un ZR-7 rouge et ensuite......... un ZR7 bordeaux!!!

*

En ligne HotCmel

  • Fondateur
  • *
  • 25644
  • Sexe: Homme
    • La communauté Kawasaki
  • Année: 2001
  • Couleur: Grise
  • Lieu: GARD
  • Moto: ZR7S
Re : Montage de warning...
« Réponse #3 le: 29 avril 2007 à 14:41:59 »
Merci Mamou rien à redire  ;)
Vous êtes satisfait de notre forum? Conseillez le à vos amis et connaissances en cliquant sur "J'aime".

Règles du forum

Comment inserer une photo

*

Hors ligne MAMOU

  • ******
  • 2161
  • Sexe: Homme
  • DEVIL Trophy - Double Optique...
Re : Montage de warning...
« Réponse #4 le: 04 mai 2007 à 09:59:24 »
Mais de rien !!! C'est normale... :)
adonf'sapassepas!!!

*

Hors ligne Thomas

  • ***
  • 384
  • Sexe: Homme
  • Vieux Motard que jamais...
Re : Montage de warning...
« Réponse #5 le: 04 mai 2007 à 13:22:28 »
On va dire que je cherche la petite bête...
Ce serait pas mal de ne pas à avoir à mettre un cligno gauche ou droit pour faire fonctionner les warning...
Cela aurait été cool de juste à actionner le bouton...
Il ya peut être moyen...?
Je vais chercher aussi de mon coté...

Et le bouton, pourquoi pas le mettre au guidon?
« Modifié: 04 mai 2007 à 13:24:53 par Thomas »

*

Hors ligne MAMOU

  • ******
  • 2161
  • Sexe: Homme
  • DEVIL Trophy - Double Optique...
Re : Montage de warning...
« Réponse #6 le: 04 mai 2007 à 15:40:39 »
Et le bouton, pourquoi pas le mettre au guidon?

Tu n'as pas lu jusqu'au bout... C'est ce que je propose dans mon numéro 5 !!!  :sifflet: :sifflet: :sifflet: (si j'avais eu plus de temps pour le faire) D'ailleurs je V le faire au guidon...

Pour le fait de ne pas utilisé de cligno... surement faisable mais sa va compliqué le montage qui est fort simple ici  ;)
adonf'sapassepas!!!

*

Hors ligne Thomas

  • ***
  • 384
  • Sexe: Homme
  • Vieux Motard que jamais...
Re : Montage de warning...
« Réponse #7 le: 06 mai 2007 à 14:53:31 »
Cest vrai, c'est très simple comme çà oui...
mais bon...

*

Hors ligne polo

  • ***
  • 223
  • Sexe: Homme
  • Revis en R6
  • Couleur: rouge et blanc
  • Moto: R6 2000
Re : Montage de warning...
« Réponse #8 le: 06 mai 2007 à 21:14:36 »
ça y est mes warnings sont installés, 20 minutes pour cabler et remonter.
ça marche nickel mais il ne faut pas oublier de bien attacher le fil avec des rislans, on ne sait jamais, avec les vibrations.
Pour ma part un intrrupteur unipolaire fixé près du guidon et le tour est joué.
Il vaut mieux être saoul que con, ça dure moins longtemps.

*

Hors ligne MAMOU

  • ******
  • 2161
  • Sexe: Homme
  • DEVIL Trophy - Double Optique...
Re : Montage de warning...
« Réponse #9 le: 06 mai 2007 à 21:21:24 »
ça y est mes warnings sont installés, 20 minutes pour cabler et remonter.
ça marche nickel mais il ne faut pas oublier de bien attacher le fil avec des rislans, on ne sait jamais, avec les vibrations.
Pour ma part un intrrupteur unipolaire fixé près du guidon et le tour est joué.

Contant que mon tuto ait servi.... ;)
adonf'sapassepas!!!

*

Hors ligne MAMOU

  • ******
  • 2161
  • Sexe: Homme
  • DEVIL Trophy - Double Optique...
Re : Montage de warning...
« Réponse #10 le: 19 octobre 2007 à 23:02:13 »
Beh pour moi j'ai pas eu de soucis... et c'est un mécano Honda qui m'a donné l'astuce !!! Lui il fait comme ca sur toutes les honda ou on lui demande d'installer des warnings...
adonf'sapassepas!!!

*

pierre6110

Re : Montage de warning...
« Réponse #11 le: 20 octobre 2007 à 10:32:28 »
ben visiblement la technique est bonne, merci pour le tuto ;)

*

Hors ligne cmoijulian

  • ***
  • 107
  • Berry - ZR7-s bleue
Re : Montage de warning...
« Réponse #12 le: 22 octobre 2007 à 10:34:38 »
super utile les warnings je vais tenter l'expérience cet hiver  :)
en plus, avec un tuto aussi bien ficelé...!  ;)

*

Hors ligne KaWizo

  • **
  • 41
  • Sexe: Homme
Re : Montage de warning...
« Réponse #13 le: 27 octobre 2007 à 22:16:26 »
aïe il n'y a plus la photo de montage... :(

*

Hors ligne KaWizo

  • **
  • 41
  • Sexe: Homme
Re : Montage de warning...
« Réponse #14 le: 29 octobre 2007 à 18:47:54 »
Personne qui aurait le schema...

*

Hors ligne MAMOU

  • ******
  • 2161
  • Sexe: Homme
  • DEVIL Trophy - Double Optique...
Montage de warning...
« Réponse #15 le: 05 mai 2008 à 17:45:59 »
Personne qui aurait le schema...
Ca remarche dit donc...  0(0
adonf'sapassepas!!!

*

Hors ligne kevts01

  • **
  • 69
  • Sexe: Homme
  • Couleur: Bleue
  • Lieu: BREBIERES
  • Moto: ZR7 N 2002
Re : [Tuto] Montage de warning...
« Réponse #16 le: 09 mars 2010 à 23:27:55 »
Super tuto

j'ai commande l'interrupteur

a réception la belle aura ces warnings!!!!

Merci pour ce tuto :biggrin:
premier,dernier,le principal c'est d'arriver entier

*

Hors ligne Happy_Wizard

  • *
  • 11281
  • Sexe: Homme
  • Année: 2007
  • Couleur: Fusion White
  • Lieu: Montagne Ardèchoise
  • Moto: Street Triple rRr
Re : [Tuto] Montage de warning...
« Réponse #17 le: 09 mars 2010 à 23:47:27 »
Est-ce que quelqu'un a essayé avec des clignos à LEDs? Je voudrais savoir si la cadence du warning géré par une centrale pour clignos à LEDs n'est pas trop rapide.  ???
Ma Street Triple façon Happy WI

Mes ex: Z750S / ZR-7S

*

Hors ligne kevts01

  • **
  • 69
  • Sexe: Homme
  • Couleur: Bleue
  • Lieu: BREBIERES
  • Moto: ZR7 N 2002
Re : [Tuto] Montage de warning...
« Réponse #18 le: 10 mars 2010 à 00:18:07 »
Ben logiquement ça doit fonctionner!!C'est jsute une sorte de dérivation l'interrupteur : au lieu de faire fonctionner un cote on fait sonctionner les deux côtés en même temps..??!
J'espère que ca fonctionne car j'ai des LED moi et en plsu je viens de commander des nouveaux cligons lol :'(

Sinon pour ceux qui liront ce tuto plus tard, voici un lien où on peut trouver le même interrupteur en photo
ci-dessus mais pour 4-5€ moins cher avec les fdp.
==> http://www.charamon.info/catalog/product_info.php?products_id=9731
Je vous tiens informé des que j'ai effectuer mon montage...
premier,dernier,le principal c'est d'arriver entier

*

Hors ligne Happy_Wizard

  • *
  • 11281
  • Sexe: Homme
  • Année: 2007
  • Couleur: Fusion White
  • Lieu: Montagne Ardèchoise
  • Moto: Street Triple rRr
Re : [Tuto] Montage de warning...
« Réponse #19 le: 10 mars 2010 à 00:31:22 »
15€ l'interrupteur???  Oo: Je pense qu'on doit pouvoir trouver moins cher que ça. (Edit: comme ça par exemple)



Pour l'histoire de la compatibilité avec des clignos à LEDs, c'est surtout au niveau de la compatibilité de la centrale cligno que je m'inquiète. Avec ce montage on double l'ampérage total du circuit. Et vu que mon circuit est déjà plus lourd que la normale (clignos AV+AR+intégré au feu), j'ai peur que la centrale ne puisse plus assurer un clignottement assez rapide.  :-\
