[Tuto] Changement des roulements de roues

0 Membres et 1 Invité sur ce sujet

Hors ligne cpg

  • *
  • 38146
  • Sexe: Homme
    • ma page photo
  • Année: 2012
  • Couleur: Gris Metallic Magnesium
  • Lieu: entre cevennes ardeche et lozere
  • Moto: ben... à pied pour le moment :'(
[Tuto] Changement des roulements de roues
« le: 27 novembre 2006 à 22:19:15 »
cmoifranky nous a réalisé un tuto pour le changement des roulements de roues... Merci à lui  :bravo:



Je commence par la roue avant :

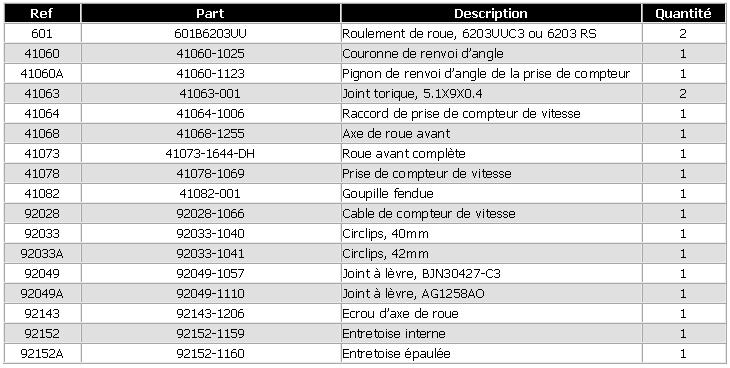

reference pieces :





Démontage :

-Penser à toujours repérer l’emplacement des pièces que vous démontez et leur sens de montage.
-Pour plus de facilité, je dépose les deux étriers de freins, j’en profiterais pour les nettoyer, et je les fixent aux fourreaux de fourche.

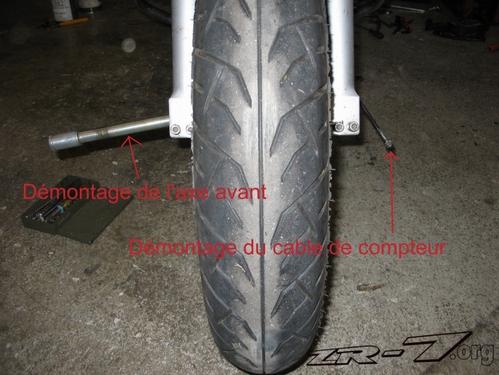

-Je débranche le câble de compteur de vitesse coté gauche.



-Je desserre les 4 vis bridant l’axe de roue avant.



-Je desserre l’axe de roue avant, il faut 2 clés 6 pans (une de chaque coté).

-Un cric sous le moteur pour décoller la roue avant du sol, je fini de dévisser l’axe de roue avant et je l’enlève.

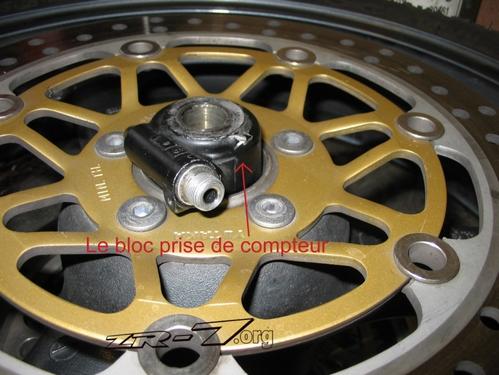

-Direction l’établi sans perdre l’entretoise (92152A) coté droit, ni la prise de compteur de vitesse (41078) coté gauche.



-Attention lorsque vous posez la jante à plat à ne pas voiler les disques de freins car elle repose sur les disques. Mettez une pièces en bois (par exemple) sous le moyeu de la roue comme ça la jante ne pose plus sur le disque.

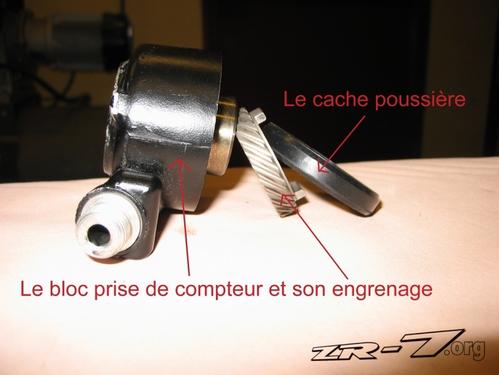

-Dépose du joint à lèvre (92049) de la couronne de renvois d’angle (41060) et nettoyage de toutes les pièces.

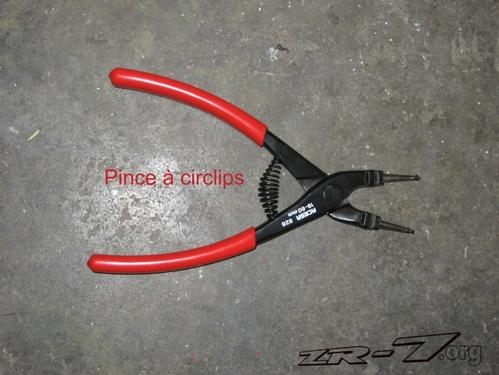

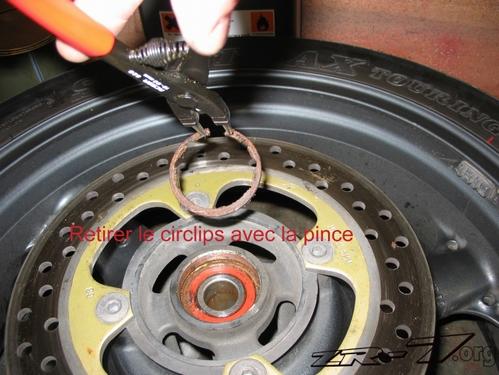

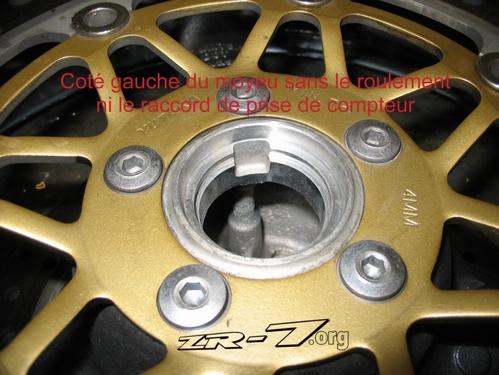

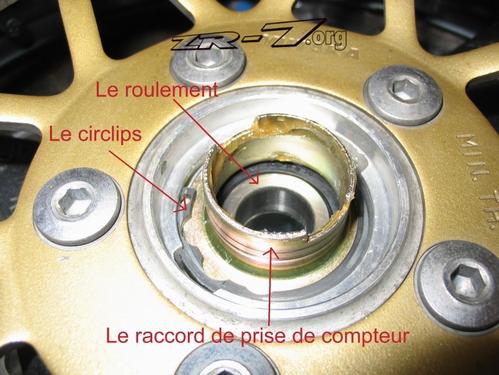

-Coté gauche j’enlève le circlips (92033A) le raccord de prise de compteur (41064) et nettoyage.

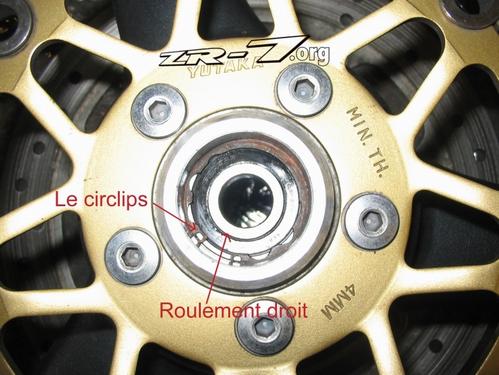

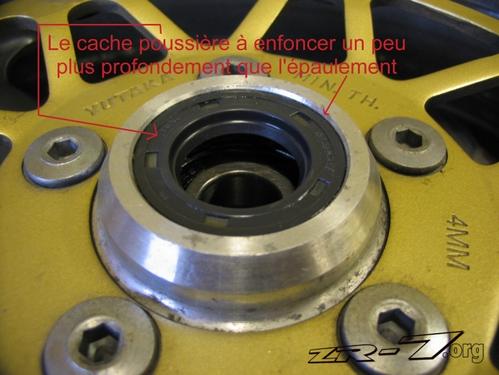

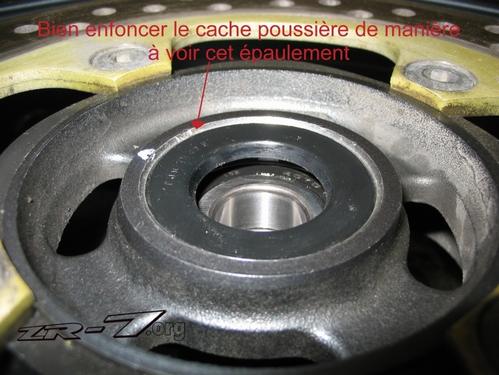

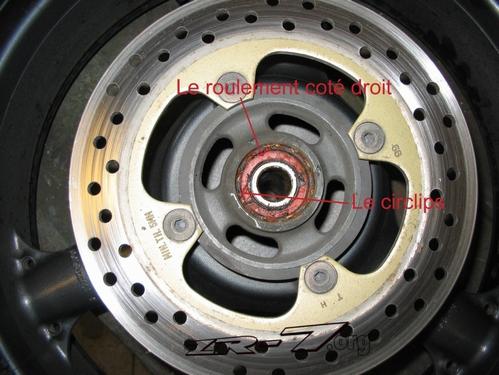

-Coté droit j’enlève le cache poussière (92049A) et le circlips (92033)



-Voici les roulements…J’ai commencé par le roulement coté droit car il repose sur un épaulement dans sa partie interne. Quelques coups de marteau sur la cage intérieur du roulement gauche pour décoller le roulement droit et ensuite avec un jet en bronze je frappe et je frappe sur la cage intérieur du roulement droit à travers l’entretoise interne. J’ai jamais pu utiliser un extracteur de roulement car les roulements de roues (avant et arrière) reposent, sans aucuns jeux sur l’entretoise interne. En extrayant un petit peu le roulement avec le jet en bronze, on arrive à décaler l’entretoise interne dans le centre du moyeu et à mieux prendre appui sur la cage interne du roulement.



-Le roulement droit sorti, je retire l’entretoise interne (92152) et accède au roulement gauche. Là un extracteur de roulement pourrait être utilisé mais j’avais commencé à me muscler avec mon marteau donc j’ai continué à frapper, gentiment sur la cage extérieure, en faisant le tour du roulement et il sort très bien.

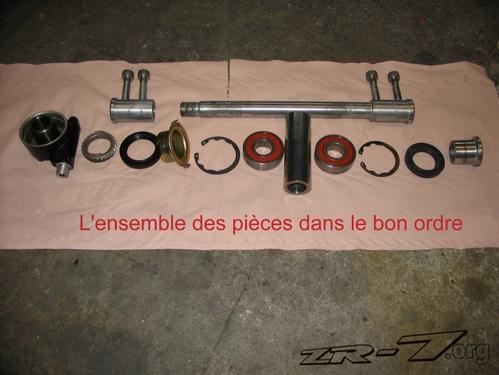

-Tout est démonté donc nettoyage, un coup de « scotch brite » sur les parties marquées et regraissage.



-Beaucoup de graisse entre le pignon (41060A) et la couronne (41060) de renvois d’angle de la prise de compteur,



et vaseline sur les joints à lèvres, sur l’axe de la roue, dans l’entretoise interne, sur l’entretoise épaulée (92152A) et sur l’écrou d’axe de roue (92143).


Remontage :

-Bon j’ai testé les roulements au congélateur, j’ai pas trouvé de différence entre les roulements à température ambiante et ceux à –20°C. J’ai aussi testé le montage à la presse hydraulique et le montage en force avec marteau et roulement (vieux) entre le marteau et le nouveau roulement… Bon la presse est bien plus pratique mais tout le monde n’en a pas donc à vous de voir. Le système avec le marteau, le jet en bronze et les muscles fonctionne pas mal, faut juste taper gentiment sur la cage EXTERIEURE du roulement pour l’enfoncer à fond dans son logement.

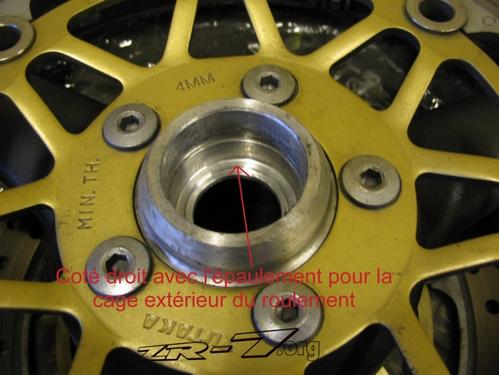

-Roulement droit, facile il y a un épaulement dans la jante sur lequel la cage extérieure du roulement vient prendre appui lorsqu’il est enfoncé correctement. Circlips  en place, joint à lèvre sans trop l’enfoncer, puis entretoise épaulée. Attention les circlips ont un sens… un bord du circlips est biseauté l’autre non. Le coté biseauté va coté roulement.



-Je retourne la jante, place l’entretoise interne et enfonce le roulement. Juste avant que le roulement n’arrive en butée sur l’entretoise interne, je centre cette dernière avec l’axe de roue et fini d’enfoncer le roulement. Je place le raccord de prise de compteur (41064) et le circlips.

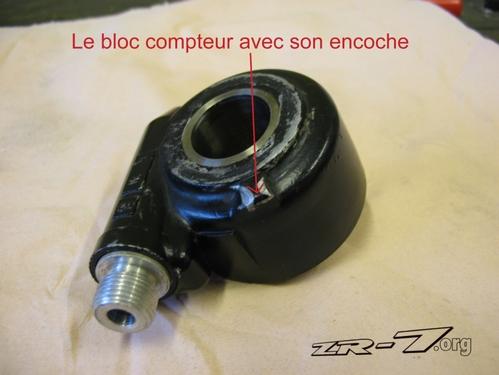

-Remontage de la prise de compteur avec pas mal de graisse. Attention le joint à lèvre ne se monte pas coté roulement mais coté prise de compteur, et mise en place du tout sur le raccord de la prise de compteur.



Et voilà, il n’y a plus qu’à remonter la roue en faisant attention à bien placer la languette de la prise de compteur entre les deux épaulements qui sont sur le fourreau gauche de la fourche.



Je serre l’axe de roue (9,8 m.daN) puis les vis de bridage de l’axe de roue (3,4 m.daN). Reposer le câble de compteur après l’avoir regraisser et les étriers de freins.
Vérifiez que tout fonctionne bien avant de reprendre la route…

Et maintenant la roue arrière :

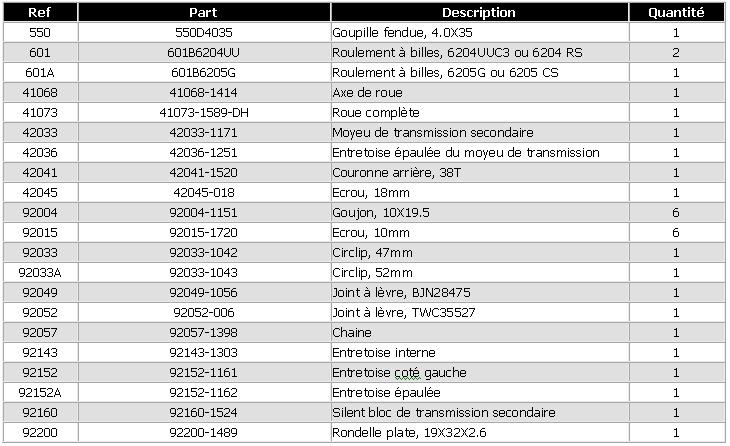

reference pieces





Démontage :

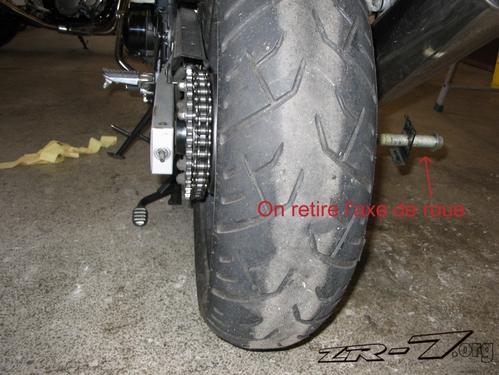

-Ben c’est pas difficile faut détendre la chaîne au maximum, la passer à l’extérieur du bras oscillant, retirer l’axe de roue en la soutenant avec les pieds et tout vient. Pensez à maintenir l’ensemble de l’étrier de frein avec une petite ficelle ou autre pour pas qu’il pende au bout de sa tuyauterie.

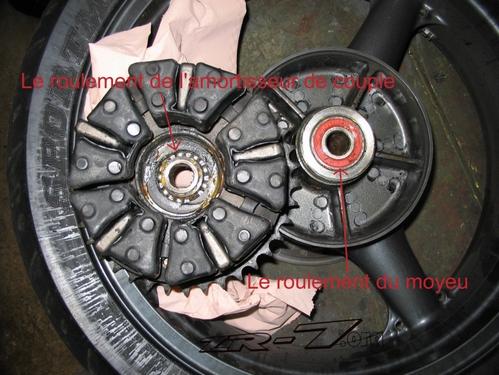

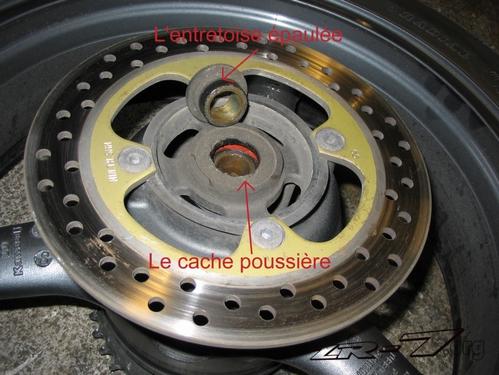

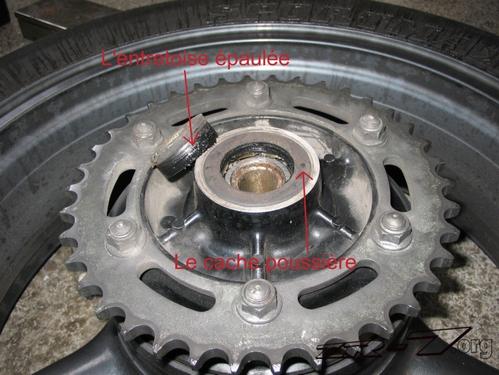

-La roue sur l’établi, le moyeu de transmission secondaire (42033) vient tout seul avec la couronne (42041) et le silent bloc de transmission secondaire (92160)



-L’échange des roulements de roue se fait comme pour la roue avant, j’ai commencé par retirer le droit pour les mêmes raison que pour la roue avant…

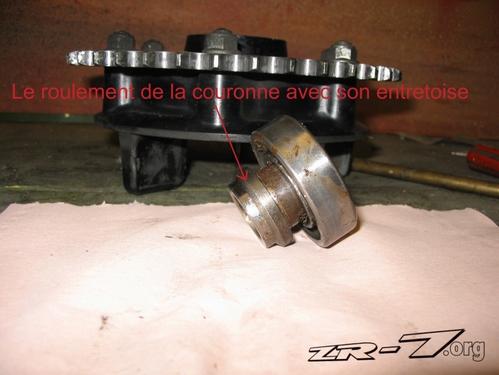

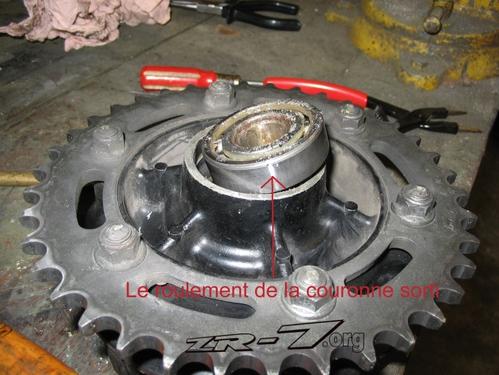

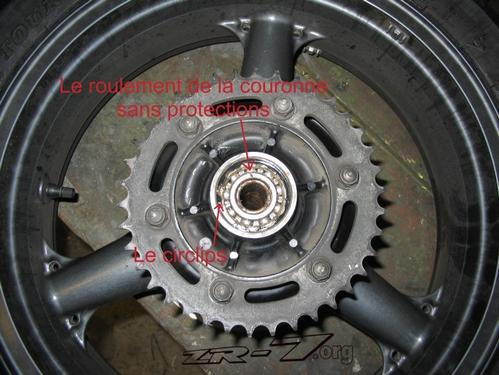

-Petite surprise pour le roulement de moyeu de transmission secondaire, le mien était sans protection de billes, le nouveau en avait, tant mieux.

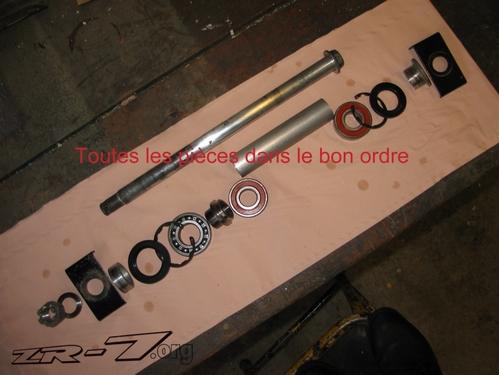

-Après avoir tout démonté c’est le grand nettoyage, y compris le silent bloc de transmission (juste au chiffon lui) et remontage du tout.

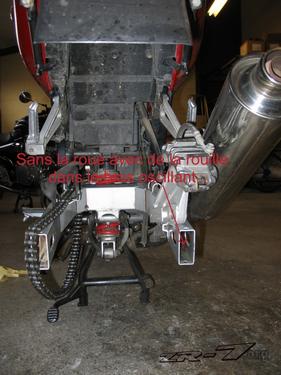

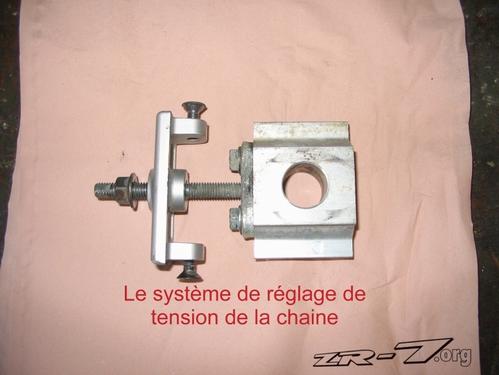

-J’ai profité de ce démontage pour nettoyer le système de réglage de tension de la chaîne. Deux vis sur le bras oscillant et l’ensemble vient en tirant vers l’arrière.



-Pour remonter la roue, à deux c’est mieux, enfin plus pratique pour enfiler l’axe de roue tout en maintenant le support de l’étrier de frein et en posant la chaîne sur la couronne.



-Réglage de la tension de la chaîne et serrage de l’axe de roue (9,0 m.daN)

-Vérifiez que tout fonctionne bien avant de reprendre la route…

Voilà c’est pas sorcier, ça demande du soins et un peu d’outils.



J’ai eu quelques problèmes avec un roulement arrière bien collé dans son logement donc ça ma pris 2 jours mais j’ai bossé tranquillement, il fait froid dehors et un garage c’est pas chauffé…




Prix des pièces chez mon motociste, le kit roulements arrière (les 3) plus les deux caches poussière et le kit roulements avant (les 2) plus les deux caches poussières, total 60 euros.
Des infos sur les roulements découverts sur le site SKF

Roulement de roues :
Taille :      Roue avant : 17X40X12 rèf SKF 6203RS
      Roue arrière : 20X47X14 rèf SKF 6204RS
      Couronne : 25X52X15 rèf SKF 6205RS Prévu CS

RS : Joint d'étanchéité en caoutchouc acrylonitrile-butadiène (NBR) avec ou sans armature métallique en tôle d'acier d'un côté du roulement
CS : Joint d'étanchéité à frottement en caoutchouc acrylonitrile-butadiène (NBR) avec armature métallique en tôle d'acier d'un côté du roulement
« Modifié: 20 septembre 2009 à 12:41:06 par cpg »
depuis Fevrier 2008

Hors ligne djbed

  • *****
  • 1122
  • Sexe: Homme
Re : Changement des roulements de roues
« Réponse #1 le: 27 novembre 2006 à 22:41:41 »
Alors là.... 0(0
chapeau !
colonel bude, canal ZR7 historique

Hors ligne Raikohrican

  • *****
  • 1388
  • Sexe: Homme
  • Tours (37)
Re : Changement des roulements de roues
« Réponse #2 le: 27 novembre 2006 à 22:49:44 »
Beaucoup de photos, bien expliqué (super bien joué les numéros de pièces avec la doc de RMT ;) ), franchement c'est un très bon tuto. Mais à lire ça ma paru quand même assez balèze, je pense qu'il faut être un peu confirmer en mécanique pour pas faire d'erreur, me trompe-je? :-D


Hors ligne kawazaboys

  • *****
  • 1495
  • Sexe: Homme
  • Kawa for the life !!!
Re : Changement des roulements de roues
« Réponse #3 le: 28 novembre 2006 à 05:58:33 »
OUAI franchement bravo, je mis serait pas aventuré  Oo:
Will.ing--->Gazz Factory

cmoifrancky72

Re : Re : Changement des roulements de roues
« Réponse #4 le: 28 novembre 2006 à 07:28:02 »
.
« Modifié: 14 juin 2007 à 13:52:17 par cmoifrancky72 »

pierre6110

Re : Changement des roulements de roues
« Réponse #5 le: 28 novembre 2006 à 18:02:43 »
Jolie tuto !!

Félicitations !

Hors ligne cpg

  • *
  • 38146
  • Sexe: Homme
    • ma page photo
  • Année: 2012
  • Couleur: Gris Metallic Magnesium
  • Lieu: entre cevennes ardeche et lozere
  • Moto: ben... à pied pour le moment :'(
Re : Re : Re : Changement des roulements de roues
« Réponse #6 le: 28 novembre 2006 à 21:17:03 »


Ben je dirais pas que c'est balèze, faut juste être soigneux et faire attention à ce que l'on fait. Le plus marrant c'est sortir les roulements lorsqu'ils sont bloqués. Faut forcer, ca fait les muscles <D . Sinon du temps et de la patience et ca marche très bien.

et en plus il est modeste...
depuis Fevrier 2008

Hors ligne MAMOU

  • ******
  • 2161
  • Sexe: Homme
  • DEVIL Trophy - Double Optique...
Re : Changement des roulements de roues
« Réponse #7 le: 28 novembre 2006 à 21:27:26 »
 :bravo: Bravo pour le tuto :bravo:
adonf'sapassepas!!!

Hors ligne cpg

  • *
  • 38146
  • Sexe: Homme
    • ma page photo
  • Année: 2012
  • Couleur: Gris Metallic Magnesium
  • Lieu: entre cevennes ardeche et lozere
  • Moto: ben... à pied pour le moment :'(
« Modifié: 29 novembre 2006 à 07:49:03 par cpg »
depuis Fevrier 2008

Hors ligne Raikohrican

  • *****
  • 1388
  • Sexe: Homme
  • Tours (37)
Re : Changement des roulements de roues
« Réponse #9 le: 29 novembre 2006 à 08:00:43 »
A-t-on besoin de retirer les roulements (ou du moins les parties externes) pour retirer les disques de frein?


titi750

Re : Changement des roulements de roues
« Réponse #10 le: 29 novembre 2006 à 08:36:06 »
Super tuto !!!  :biggrin:

Pour enlever les roulements, on peut aussi utiliser un arrache-roulement :sifflet:.
Pour la légende sur les photos, le texte en jaune aurait été plus lisible que le rouge  :sifflet:.

Bravo !

V

Hors ligne olivier

  • *******
  • 3746
  • Sexe: Homme
  • Lieu: BREVAL (78)
  • Moto: CBF 1000 F - 2010
Re : Changement des roulements de roues
« Réponse #11 le: 29 novembre 2006 à 16:46:10 »
Bravo et merci  :bravo:
         "C'est en buvant n'importe quoi que l'on chope n'importe qui !"

Hors ligne davidles

  • *****
  • 1248
  • Sexe: Homme
    • notre tour en Europe 2006
Changement des roulements de roues
« Réponse #12 le: 29 décembre 2007 à 13:24:36 »
merci pour ce super tuto

je viens de changer mes roulements de roue AR... mais j'ai dû amener la roue dans un garage pour qu'un mécano dégage les roulements... pas moyen de le faire moi-même >:D

en fait, il a un peu chauffé le logement du roulement au chalumeau, et il est sorti tout seul après quelques coups de jet -marteau  0(0

bonne astuce !

sinon, je conseillerais d'acheter vos roulements chez un... marchand de roulements  :-D (c'est drôle je n'aurais pas pensé qu'il pouvait y avoir des spécialistes du roulement... mais si !) c'est beaucoup moins cher qu'en concession
Ancien ZRiste... nostalgique...

Visitez mon site web : un zr7 fait le tour d'Europe !

Le tour d'Irlande, c'est ici

Kawasien

Changement des roulements de roues
« Réponse #13 le: 29 décembre 2007 à 13:32:12 »
sinon, je conseillerais d'acheter vos roulements chez un... marchand de roulements  :-D (c'est drôle je n'aurais pas pensé qu'il pouvait y avoir des spécialistes du roulement... mais si !) c'est beaucoup moins cher qu'en concession

+1

Pour les sortir il y a aussi la solution de leur mettre un coup d'arc !!!

Pour ce qui on un post a souder bien sur !! Sa marche aussi et ça évite de chauffer l'alu

Sur le roulement un pas sur la jante

Hors ligne j1000

  • ****
  • 533
  • Sexe: Homme
  • Roule toujours !
  • Couleur: Bleu ! what eles ? Bientot Black
  • Lieu: Marseille
  • Moto: Zr7 (La vieille) & CBR XX (La grosse)
Changement des roulements de roues
« Réponse #14 le: 23 octobre 2008 à 18:39:28 »
Bon, je vous déconseille d'avoir un circlips qui casse dans son logement  :-\ , 1 heure à batailler pour réussir à m'en sortir avec les grands moyens  Oo:


Hors ligne j1000

  • ****
  • 533
  • Sexe: Homme
  • Roule toujours !
  • Couleur: Bleu ! what eles ? Bientot Black
  • Lieu: Marseille
  • Moto: Zr7 (La vieille) & CBR XX (La grosse)
Changement des roulements de roues
« Réponse #15 le: 02 novembre 2008 à 11:31:00 »
Je vais quand même donner mon astuce au cas ou ça vous arriverez  :-D

outil : une dremel avec un disque de coupe

attention c'est super délicat car il ne faut pas abimer la jante !

Avec le disque de coupe, usé la matière du circlips jusqu'au fond de sa gorge sans venir toucher le bord de la jante afin de pouvoir le sortir.




c'est joli :


« Modifié: 02 novembre 2008 à 11:42:40 par cpg »

Hors ligne HotCmel

  • Fondateur
  • *
  • 25018
  • Sexe: Homme
    • La communauté Kawasaki
  • Année: 2001
  • Couleur: Grise
  • Lieu: Lille
  • Moto: ZR7S
Re : Changement des roulements de roues
« Réponse #16 le: 03 novembre 2008 à 08:54:07 »
merci pour l'astuce ;)
Vous êtes satisfait de notre forum? Conseillez le à vos amis et connaissances en cliquant sur "J'aime".

Règles du forum

Comment inserer une photo

Re : Changement des roulements de roues
« Réponse #17 le: 01 février 2009 à 12:53:26 »
 bonjour a vous tous les zr man moi je veux juste demonter les roues pour les peindre donc pas besoin de demonter les roulemens et je voudrais savoir quelle est la taille des clés 6 pans  ???
merci à tous

Kawasien

Re : Changement des roulements de roues
« Réponse #18 le: 01 février 2009 à 13:14:24 »
c'est du 22 et 27 pour derrière et 12 pour devant.

Pour pas de faire chier devant il ne faut déserré les vis de brigade que d'un coté  ;)


Hors ligne bluerider

  • ***
  • 486
  • Sexe: Homme
  • Année: 2015
  • Couleur: Verte
  • Lieu: Puy-De-Dôme
  • Moto: Z1000
Re : Changement des roulements de roues
« Réponse #19 le: 01 février 2009 à 13:31:38 »
 Oo: :ooo:
Génial le tuto !! Ca va etre utile a pas mal de personnes je pense et moi le premier car je voulais le faire avant le printemps.
Un grand merci a cmoifranky  :bravo: :incline:
