[Tuto] Montage Durits aviation pour frein
« le: 17 septembre 2006 à 23:48:56 »

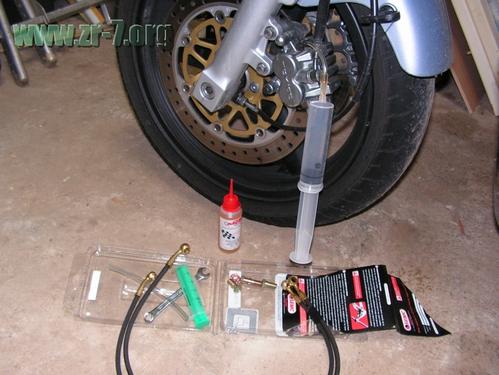

Montage des durites aviation  en 2 petites heures avec les photos.

Préparation: il est possible de cintrer les embouts de durite pour les orienter ou l'on veux (avant la mise en pression)

« Modifié: 20 septembre 2009 à 13:27:59 par cpg »
ZR7S 2003 Devil Trophy, KN, Dunlop 207,Durites Avia,suspension hyperpro

[Tuto] Montage Durits aviation pour frein
« le: 17 septembre 2006 à 23:48:56 »

Hors ligne arnaud06

  • Roule en moto
  • ***
  • Merci
  • - Donné: 0
  • - Reçu: 0
  • Messages: 151
  • Sexe: Homme
Durits aviation pour frein
« Réponse #1 le: 17 septembre 2006 à 23:58:01 »
Ouvrir le couvercle du maitre cylindre  puis vidanger les durites par les vis de purges des étriers

« Modifié: 30 septembre 2006 à 00:15:53 par Hotcmel »
ZR7S 2003 Devil Trophy, KN, Dunlop 207,Durites Avia,suspension hyperpro

Hors ligne arnaud06

  • Roule en moto
  • ***
  • Merci
  • - Donné: 0
  • - Reçu: 0
  • Messages: 151
  • Sexe: Homme
Durits aviation pour frein
« Réponse #2 le: 18 septembre 2006 à 16:00:44 »

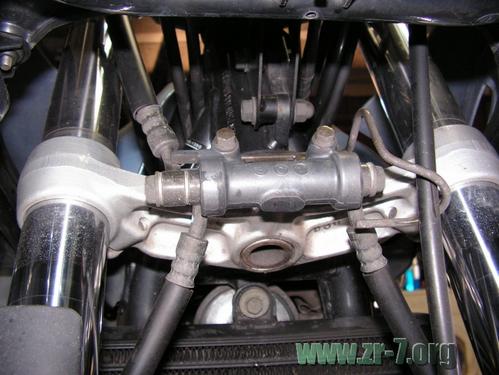

Démonter le répartiteur (2 vis de 8)

« Modifié: 30 septembre 2006 à 00:17:00 par Hotcmel »
ZR7S 2003 Devil Trophy, KN, Dunlop 207,Durites Avia,suspension hyperpro

Hors ligne arnaud06

  • Roule en moto
  • ***
  • Merci
  • - Donné: 0
  • - Reçu: 0
  • Messages: 151
  • Sexe: Homme
Durits aviation pour frein
« Réponse #3 le: 18 septembre 2006 à 16:04:43 »

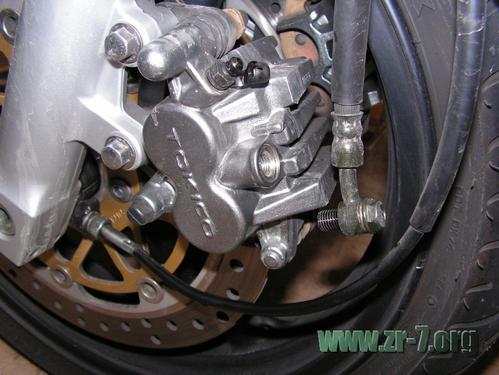

dévisser les durites des étriers et du maitre cylindre
ATTENTION LE LIQUIDE DOT EST TRES CORROSIF POUR LA PEINTURE (protéger bien autour du maitre cylindre)

« Modifié: 30 septembre 2006 à 00:17:32 par Hotcmel »
ZR7S 2003 Devil Trophy, KN, Dunlop 207,Durites Avia,suspension hyperpro

Hors ligne arnaud06

  • Roule en moto
  • ***
  • Merci
  • - Donné: 0
  • - Reçu: 0
  • Messages: 151
  • Sexe: Homme
Durits aviation pour frein
« Réponse #4 le: 18 septembre 2006 à 16:06:46 »

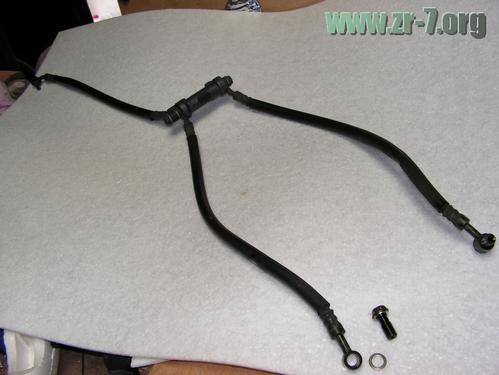

L'ancien systeme de durite remplacé par 2 durites directes du maitre cylindre aux étriers

« Modifié: 30 septembre 2006 à 00:18:21 par Hotcmel »
ZR7S 2003 Devil Trophy, KN, Dunlop 207,Durites Avia,suspension hyperpro

Hors ligne arnaud06

  • Roule en moto
  • ***
  • Merci
  • - Donné: 0
  • - Reçu: 0
  • Messages: 151
  • Sexe: Homme
Durits aviation pour frein
« Réponse #5 le: 18 septembre 2006 à 16:08:54 »

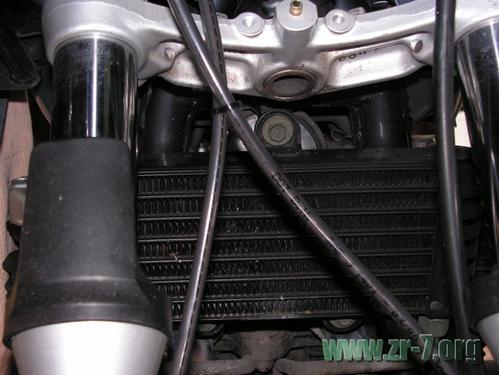

Mise en place des durites aviation la plus longue va du coté opposé au maitre cylindre

« Modifié: 30 septembre 2006 à 00:18:51 par Hotcmel »
ZR7S 2003 Devil Trophy, KN, Dunlop 207,Durites Avia,suspension hyperpro

Hors ligne arnaud06

  • Roule en moto
  • ***
  • Merci
  • - Donné: 0
  • - Reçu: 0
  • Messages: 151
  • Sexe: Homme
Durits aviation pour frein
« Réponse #6 le: 18 septembre 2006 à 16:12:04 »

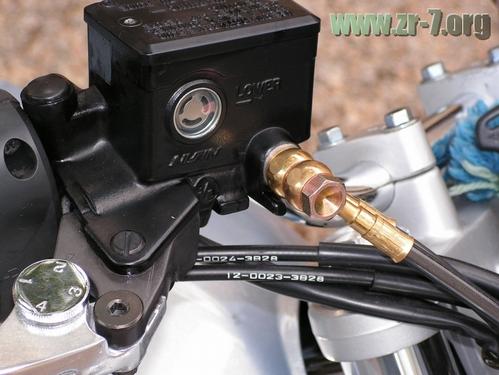

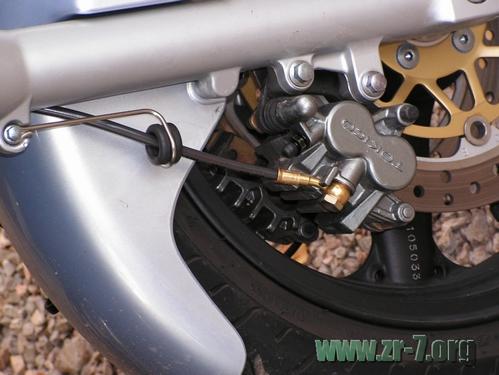

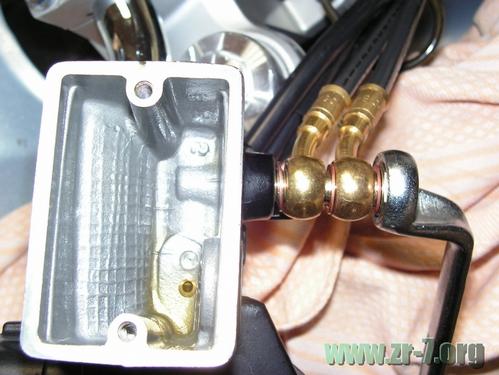

Montage des durites avec les rondelles d'étanchéité en cuivre et les nouvelles vis de fixation (serrage puissant mais pas a mort ....)

« Modifié: 30 septembre 2006 à 00:19:22 par Hotcmel »
ZR7S 2003 Devil Trophy, KN, Dunlop 207,Durites Avia,suspension hyperpro

Hors ligne arnaud06

  • Roule en moto
  • ***
  • Merci
  • - Donné: 0
  • - Reçu: 0
  • Messages: 151
  • Sexe: Homme
Durits aviation pour frein
« Réponse #7 le: 18 septembre 2006 à 16:25:16 »

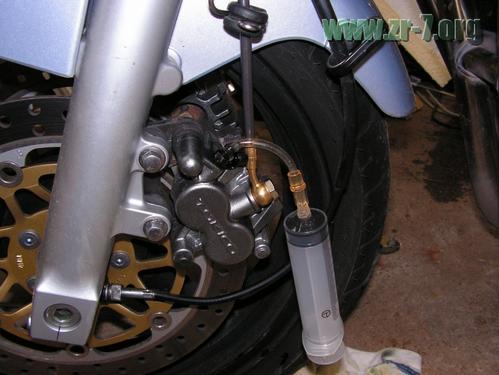

Remplissage du circuit hydrolique: c'est la partie la plus délicate il faut remplir les durites et chasser toutes les bulles.
L'idéal est de vous faire préter l'appareil spécial pour !
Je l'ai fait avec une seringue de 50 cc et un bout de durite pvc ,ATTENTION  remettre le capot noir du maitre cylindre car il y a des éclaboussures de liquide .
Pousser le DOT 4 ou 5 jusque dans le reservoir des 2 cotés puis y retourner est aspirer un peu les eventuelles bulles bloquées dans les étriers et réinjecter du liquide sans bulle !
Quand la purge est bonne la poignée doit étre ferme !
Compléter dans le bol le niveau et refermer.

« Modifié: 30 septembre 2006 à 00:20:09 par Hotcmel »
ZR7S 2003 Devil Trophy, KN, Dunlop 207,Durites Avia,suspension hyperpro

Hors ligne arnaud06

  • Roule en moto
  • ***
  • Merci
  • - Donné: 0
  • - Reçu: 0
  • Messages: 151
  • Sexe: Homme
Durits aviation pour frein
« Réponse #8 le: 18 septembre 2006 à 16:26:45 »
Et voila c'est jolie  0(0 et en plus c'est très efficace !!!
La poignée est plus ferme pour la même course vous avez le double de freinage (il n'y a plus cette molesse dans le levier !)
Les essais sur route montre une nette différence a l'attaque du freinage ça mord bien mieux et la puissance du freinage semble aussi meilleure   :biggrin:
Du coup ça freine plus court, le top! a conseiller à tous ceux qui manquent de feeling avec leur levier de frein  :-*



« Modifié: 30 septembre 2006 à 00:21:05 par Hotcmel »
ZR7S 2003 Devil Trophy, KN, Dunlop 207,Durites Avia,suspension hyperpro

Hors ligne Mercuro

  • Passe son permis
  • **
  • Merci
  • - Donné: 0
  • - Reçu: 0
  • Messages: 57
  • Sexe: Homme
    • Joe Bar Team Aveyronnaise
Durits aviation pour frein
« Réponse #9 le: 18 septembre 2006 à 16:34:22 »
super tuto, merci.
le jour ou je voudrais m'y mettre, ca sera plus facile !

Hors ligne arnaud06

  • Roule en moto
  • ***
  • Merci
  • - Donné: 0
  • - Reçu: 0
  • Messages: 151
  • Sexe: Homme
Durits aviation pour frein
« Réponse #10 le: 18 septembre 2006 à 16:40:15 »

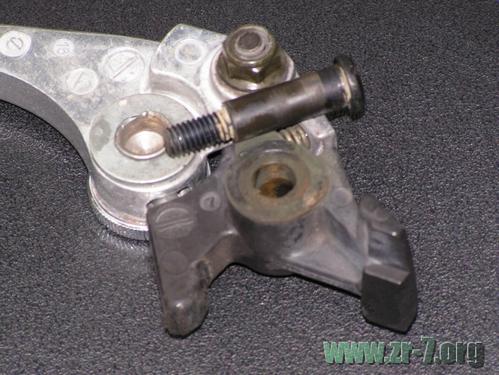

A NE PAS NEGLIGER !!!!!
Le levier de frein en lui même  aprés démontage j'ai eu la surprise de trouver un levier de frein encrassé par de la saleté et de la graisse séchée (quand on voit les traces d'usures sur l'axe du levier le regraisser régulierement n'est pas inutile !!!!)

« Modifié: 30 septembre 2006 à 00:21:33 par Hotcmel »
ZR7S 2003 Devil Trophy, KN, Dunlop 207,Durites Avia,suspension hyperpro

Hors ligne cpg

  • Modérateur Global
  • *
  • Merci
  • - Donné: 6
  • - Reçu: 2
  • Messages: 29932
  • Sexe: Homme
    • "CPG en zr7
  • Année: 2012
  • Couleur: Gris Metallic Magnesium
  • Lieu: entre cevennes ardeche et lozere
  • Moto: Versys 1000
Durits aviation pour frein
« Réponse #11 le: 18 septembre 2006 à 16:40:50 »
joli boulot

Merci arnaud

depuis 01 02 2011

-15

Hors ligne HotCmel

  • Fondateur
  • Administrateur
  • *
  • Merci
  • - Donné: 7
  • - Reçu: 13
  • Messages: 18562
  • Sexe: Homme
    • La communauté Kawasaki
  • Lieu: Lille
Durits aviation pour frein
« Réponse #12 le: 18 septembre 2006 à 17:13:00 »
merci arnaud  ;) +1 pour le super tuto
N'oubliez pas de renseigner le modele de votre moto dans votre profil !! Cliquez ici !
Carte des membres

Hors ligne jon54

  • Roule en moto
  • ***
  • Merci
  • - Donné: 0
  • - Reçu: 0
  • Messages: 264
  • Sexe: Homme
  • briey . 54
Durits aviation pour frein
« Réponse #13 le: 18 septembre 2006 à 22:14:56 »
super tuto +1 merci arnaud

Hors ligne cpg

  • Modérateur Global
  • *
  • Merci
  • - Donné: 6
  • - Reçu: 2
  • Messages: 29932
  • Sexe: Homme
    • "CPG en zr7
  • Année: 2012
  • Couleur: Gris Metallic Magnesium
  • Lieu: entre cevennes ardeche et lozere
  • Moto: Versys 1000
Re : Durits aviation pour frein (Le tuto en image)
« Réponse #14 le: 30 septembre 2006 à 00:06:12 »
la discussion sur les durites aviation continue ICI merci
